비상발전기와 항만발전기 병행 사용에 대한 심층 분석: 규정, 기술, 실제 고려 사항

선박의 안정적인 전력 공급은 안전하고 효율적인 운항에 필수적입니다. 특히 비상 상황 발생 시 비상발전기의 역할은 매우 중요하며, 항만 정박 중에는 항만발전기가 전력 공급을 담당합니다. 본 포스팅에서는 선급 규칙 및 SOLAS 규정에 따라 비상발전기와 항만발전기의 병행 사용 가능성을 심층적으로 분석하고, 관련 규정, 기술적 고려 사항, 실제 적용 사례를 종합적으로 제시합니다.

1. 비상발전기와 항만발전기의 정의 및 역할

비상발전기(Emergency Generator): 주전원(메인 발전기)의 고장 또는 손실 시 선박의 필수적인 안전 기능을 유지하기 위해 자동으로 전력을 공급하는 장치입니다. SOLAS(국제해상인명안전협약) 규정에 따라 모든 선박에 의무적으로 설치해야 하며, 비상 조명, 항해 장비, 통신 장비, 화재 펌프 등 중요 부하에 전력을 공급합니다.

항만발전기(Harbor Generator): 선박이 항구에 정박 중일 때 주 발전기를 가동하지 않고 선박 내 전력 수요를 충족시키기 위해 사용되는 발전기입니다. 갑판 조명, 주방 설비, 공조 장치 등 비필수 부하에 전력을 공급하여 에너지 효율성을 높이고, 주 발전기의 불필요한 가동을 줄여 환경 오염을 감소시키는 역할을 합니다.

2. SOLAS 및 선급 규칙의 주요 요구 사항

SOLAS(국제해상인명안전협약) 및 선급 규칙(예: 한국선급(KR), DNV)은 비상발전기의 설치, 성능, 유지 보수에 대한 엄격한 요구 사항을 규정하고 있습니다. 이는 비상 상황 발생 시 비상발전기가 안정적으로 작동하여 선박의 안전을 확보하는 데 목적을 둡니다.

2.1. SOLAS II-1/43: 비상전원 요건

SOLAS II-1/43은 비상전원의 필수 요건을 상세하게 규정합니다. 주요 내용은 다음과 같습니다.

비상 전원 공급 대상: 비상 조명, 항해 장비, 화재 탐지 및 경보 시스템, 비상 화재 펌프, 조타 장치(전기식) 등.
자동 기동: 주전원 손실 시 45초 이내 자동 기동 및 비상 배전반 연결.
연료: 인화점 43°C 이상의 연료를 사용하고, 화물선의 경우 18시간, 여객선의 경우 36시간 동안 운전 가능한 연료량 확보.
위치: 주 기관실 또는 주 배전반과 분리된 공간에 설치하며, 충돌 격벽 후방의 상부 갑판 이상에 위치.

2.2. 한국선급(KR) 규칙

KR 규칙 제6편(전기 설비)은 비상발전기와 항만발전기에 대한 구체적인 설치 및 운영 기준을 제시합니다.

비상발전기의 중요 용도: 추진, 조타, 화재 탐지 등 선박의 안전과 직결되는 중요 용도에 전원을 공급하도록 설계되어야 합니다.
항만발전기의 비중요 부하: 갑판 조명, 주방 설비 등 선박 운항에 필수적이지 않은 비중요 부하에만 사용 가능합니다.
병렬 운전 금지: 비상발전기는 주 발전기 또는 항만발전기와 병렬 운전되어서는 안 됩니다 (KR Part 6, 204.2항). 이는 비상 상황 발생 시 비상발전기의 독립적인 전력 공급을 보장하기 위함입니다.
전원 분리: 항만발전기의 회로는 비상 배전반과 물리적으로 분리되어야 하며, 비상시 자동 차단 장치(Auto-disconnection)가 작동해야 합니다.
연료 시스템: 비상발전기는 독립적인 연료 탱크를 가져야 하며, 항만발전기와 연료 시스템을 공유하는 경우에도 비상발전기의 연료 공급에 지장이 없도록 설계되어야 합니다.

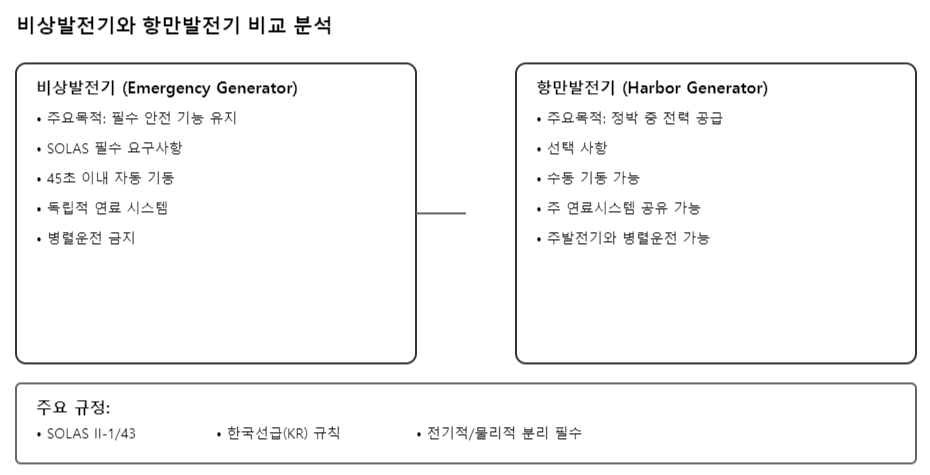

3. 비상발전기와 항만발전기 주요 특징 비교

특징	비상발전기 (Emergency Generator)	항만발전기 (Harbor Generator)
주요 목적	주 전원 손실 시 필수 안전 기능 유지	항만 정박 중 비필수 부하 전력 공급
SOLAS 요구 사항	필수	선택 사항
전력 공급 대상	비상 조명, 항해 장비, 화재 펌프 등 중요 부하	갑판 조명, 주방 설비, 공조 장치 등 비필수 부하
자동 기동	주 전원 손실 시 45초 이내 자동 기동	자동 기동 불필요
연료	인화점 43°C 이상, 화물선 18시간, 여객선 36시간 운전 가능 연료량 확보	주 연료 시스템 공유 가능 (단, 비상발전기 연료 공급 차단 금지)
설치 위치	주 기관실 또는 주 배전반과 분리, 충돌 격벽 후방 상부 갑판 이상	주 기관실 또는 갑판실 내 설치 가능 (단, 회로 격리 필요)
병렬 운전	주 발전기 또는 항만발전기와 병렬 운전 금지	주 발전기와 병렬 운전 가능 (단, 해당 선급 규칙 준수)
주요 규정	SOLAS II-1/43, 선급 규칙 (KR Part 6 등)	선급 규칙 (KR Part 6 등), 해당 국가 항만 규정
운영 조건	22.5° 기울기/10° 트림 환경에서 작동 가능, 0°C 기동 가능	정상 기상 조건에서만 운영
시험 및 검사	주간 점검, 6개월 RTS 테스트	선박 소유자의 유지 보수 계획에 따름

4. 비상발전기와 항만발전기 병행 사용의 가능성 및 제한 사항

원칙적으로 SOLAS 및 선급 규칙은 비상발전기의 독립성을 강조하며, 항만발전기와의 병렬 운전을 금지합니다. 하지만 특정 조건 하에서는 비상발전기와 항만발전기의 병행 사용이 가능합니다.

4.1. 병행 사용이 가능한 경우

독립적인 시스템 구성: 항만발전기와 비상발전기가 완전히 독립적인 시스템으로 구성되어 있고, 전기적 및 물리적으로 분리되어 있는 경우 병행 사용이 가능합니다. 즉, 항만발전기가 비상발전기의 기능이나 신뢰성에 영향을 미치지 않아야 합니다.
자동 전환 시스템: 비상 상황 발생 시 항만발전기에서 비상발전기로 자동으로 전환되는 시스템이 구축되어 있어야 합니다. 이 시스템은 주전원 차단 시 즉시 비상발전기를 가동하고, 항만발전기의 전력 공급을 차단하여 비상 부하에 안정적으로 전력을 공급해야 합니다.
연료 및 전기적 격리: 비상발전기의 연료 및 전기 회로는 항만발전기와 공유되지 않아야 합니다. 연료 시스템을 공유하는 경우에는 비상발전기의 연료 공급에 문제가 발생하지 않도록 자동 차단 밸브 및 독립적인 연료 탱크를 설치해야 합니다.

4.2. 병행 사용이 불가능한 경우

연료 또는 전기 회로 공유: 비상발전기의 연료 또는 전기 회로가 항만발전기와 공유되는 경우, 비상 상황 발생 시 비상발전기의 신뢰성이 저하될 수 있으므로 병행 사용이 불가능합니다.
병렬 운전: 비상발전기와 항만발전기가 병렬로 운전되는 경우, 시스템의 안정성이 저하되고 비상 상황 발생 시 전력 공급에 문제가 발생할 수 있으므로 병행 사용이 불가능합니다.
비상발전기의 가동률 또는 신뢰성 저하: 항만발전기의 과도한 사용으로 인해 비상발전기의 가동률 또는 신뢰성이 저하되는 경우, 비상 상황에 대비할 수 없으므로 허용되지 않습니다.

5. 실제 사례 및 기술적 고려 사항

5.1. CN102060098A 특허 분석

CN102060098A 특허는 비상발전기를 항만발전기로 활용하는 시스템을 제시합니다. 이 시스템의 핵심 메커니즘은 다음과 같습니다.

항만 모드 운용: 비상발전기를 평상시에는 항만 모드에서 운용하여 항만 정박 중 전력 수요를 충족합니다.
비상시 자동 전환: 비상 상황 발생 시 자동 전환 시스템을 통해 비상 모드로 전환되어 SOLAS 요구 사항을 충족합니다.
연료탱크 이중화: 항만 모드 사용 시 비상발전기의 연료 소모를 최소화하기 위해 연료탱크를 이중화하여 연료 효율성을 높입니다.
주기적 시험: 비상발전기의 주기적 시험(주간 검사 및 6개월마다 RTS 테스트)을 통해 기능 유지를 확인합니다.

5.2. 기술적 고려 사항

자동 전환 시스템: 비상 상황 발생 시 신속하고 안정적으로 전환되는 자동 전환 시스템의 설계가 중요합니다. 이 시스템은 주전원 차단 감지, 비상발전기 기동, 항만발전기 차단 등의 기능을 수행해야 합니다.
전기적 격리: 비상발전기와 항만발전기의 전기 회로를 완벽하게 격리하기 위해 인터록 장치, 자동 차단기, 역률 보정 장치 등을 설치해야 합니다.
연료 시스템: 비상발전기의 연료 공급에 문제가 발생하지 않도록 독립적인 연료 탱크 또는 자동 차단 밸브를 설치해야 합니다. 또한, 연료 품질 관리 및 주기적인 연료 시험을 통해 비상 상황 발생 시 안정적인 연료 공급을 보장해야 합니다.
모니터링 및 제어 시스템: 비상발전기와 항만발전기의 작동 상태를 실시간으로 모니터링하고 제어할 수 있는 시스템을 구축해야 합니다. 이 시스템은 전압, 전류, 주파수, 연료량, 냉각수 온도 등 주요 파라미터를 감시하고, 이상 발생 시 경보를 발생시켜 신속하게 대응할 수 있도록 지원해야 합니다.

6. 연료 시스템 공용화 시 추가 배관 요건

비상발전기와 항만발전기가 메인 연료 라인을 공용할 경우, 다음과 같은 조건을 충족해야 합니다.

독립성 유지: 비상발전기의 연료 공급은 체크밸브(non-return valve)로 차단되어야 하며, 주 연료 시스템 고장 시에도 18/36시간 분량이 보장되어야 합니다.
물리적 분리: 항만발전기 연료 라인은 비상발전기 연료 탱크와 물리적으로 분리되어야 합니다.
배관 설계: 공용 연료 시스템 사용 시 별도 서브 탱크(sub-tank) 설치를 권고합니다.
자동 차단 장치: KR 규칙 제5편 6.3항에 따라 비상발전기 연료 라인은 주 연료 시스템과의 연결부에 자동 차단 장치 설치가 필요합니다.
승인 절차: 연료 시스템 공용화 설계는 선급(KR, DNV 등)의 사전 승인을 받아야 하며, 시뮬레이션을 통한 연료 공급 안정성 검증이 필요합니다.

7. 비상 및 항만 발전기 시스템 설계 시 고려 사항 비교

고려 사항	비상 발전기 시스템	항만 발전기 시스템
신뢰성	최우선 고려 사항. 예상치 못한 상황에서도 즉시 작동해야 함.	중요하지만 비상 발전기 만큼 높지는 않음. 주 발전기 대안으로 간주.
안전	인명 안전과 직결되므로 최고 수준의 안전 기준 준수.	일반적인 산업 안전 기준 준수.
환경 규제	배출 가스 규제 준수 (IMO Tier III 등).	항만 환경 규제 및 대기 오염 방지 기준 준수.
비용 효율성	초기 투자 비용보다 장기적인 유지 보수 및 신뢰성 확보에 중점.	초기 투자 비용, 연료 효율성, 유지 보수 비용 등을 종합적으로 고려.
공간 제약	필수 장비이므로 공간 확보가 필수적.	선택 사항이므로 공간 제약에 따라 설치 여부 및 규모 결정.
부하 특성	돌발적인 부하 변동에 대한 빠른 응답성 및 안정적인 전압 유지 능력 요구.	비교적 안정적인 부하 특성에 맞춰 설계.
통합 제어	전체 전력 시스템과 통합되어 비상 상황 발생 시 자동 전환 및 제어가 가능해야 함.	주 발전기 시스템과 연동하여 전력 수요에 따라 효율적인 운전 가능.
유지 보수	정기적인 시험 운전 및 유지 보수를 통해 항상 최적의 상태 유지.	주기적인 점검 및 유지 보수를 통해 고장 예방.
연료 관리	장기간 보관 가능한 연료 사용 및 주기적인 연료 품질 관리.	일반적인 선박용 연료 관리 시스템 적용.
법규 준수	SOLAS, IMO, 선급 협회 등 국제 및 국내 법규 준수.	항만 관련 법규 및 환경 규제 준수.

8. 검토 근거

SOLAS II-1/43: 비상전원 요건.
KR Part 6: 전기 설비 규칙.
KR 2023 규칙 Part 6: 항만발전기는 비상발전기와 별개로 분류되며, 주 전원 시스템에만 연결 가능.
CN102060098A 특허: 시스템 구성 방안.
ISM Code: 비상발전기 시험 규정.

9. 결론

비상발전기와 항만발전기의 병행 사용은 시스템 설계의 정밀성과 규정 준수 여부에 따라 가능성이 결정됩니다. 비상발전기의 독립성과 신뢰성을 확보하면서 항만발전기의 효율성을 높이는 시스템을 구축하기 위해서는 자동 전환 시스템, 전기적 격리, 연료 시스템 분리, 주기적인 시험 및 점검 등 다양한 기술적 및 관리적 노력이 필요합니다.

10. 추가 고려 사항

선박의 종류 및 크기: 선박의 종류 및 크기에 따라 비상전력 수요와 항만전력 수요가 다르므로, 시스템 설계 시 이러한 요인을 고려해야 합니다.
운항 환경: 선박이 운항하는 해역의 기후 조건, 해상 상태 등을 고려하여 비상발전기의 성능 및 신뢰성을 확보해야 합니다.
유지 보수: 비상발전기와 항만발전기의 주기적인 유지 보수를 통해 시스템의 성능을 유지하고, 비상 상황 발생 시 안정적으로 작동할 수 있도록 관리해야 합니다.
교육 및 훈련: 선박 승무원에게 비상발전기와 항만발전기의 작동 원리, 비상시 대응 절차 등에 대한 교육 및 훈련을 실시하여 안전 운항을 보장해야 합니다.

본 포스팅은 비상발전기와 항만발전기 병행 사용에 대한 심층적인 정보를 제공하고자 작성되었습니다. 선박 운영자는 본 내용을 참고하여 선박의 특성에 맞는 최적의 전력 시스템을 구축하고, 안전하고 효율적인 운항을 실현할 수 있기를 바랍니다.
