발전기 극수(P) 완벽 이해: 종류, 역할, 성능 차이 (RPM 계산 포함)

발전기 극수(P) 완벽 이해: 역할부터 성능 차이, RPM 계산까지 (용량 계산기 포함)

우리가 일상생활과 산업 현장에서 사용하는 전기는 대부분 발전기를 통해 생산됩니다. 발전기는 터빈(수력, 화력, 원자력, 풍력 등)으로부터 기계적인 에너지를 받아 전기 에너지로 변환하는 핵심 장치입니다. 이러한 발전기의 성능과 특성을 결정하는 중요한 요소 중 하나가 바로 '극수(P, Number of Poles)', 즉 자극의 수입니다. 극수는 발전기의 회전 속도(RPM), 출력 주파수, 그리고 크기와 효율 등 여러 측면에 영향을 미칩니다.

이번 포스팅에서는 발전기의 '극수'가 정확히 무엇인지, 어떤 원리로 작용하는지, 발전기 종류별로 극수가 어떻게 다르며 이것이 성능과 기능에 어떤 차이를 만들어내는지 심도 있게 알아보겠습니다. 더불어, 발전기의 회전 속도(RPM)를 계산하는 공식과, 실제 사용 환경에 맞는 적정 발전기 용량을 계산해볼 수 있는 계산기까지 제공하여 발전기에 대한 이해를 한층 높여드리고자 합니다.

1. 발전기 극수(P)란 무엇인가? - 기본 개념 이해하기

발전기의 기본 원리는 전자기 유도 현상입니다. 자기장 속에서 도선(코일)이 움직이거나, 도선 주위에서 자기장이 변할 때 도선에 전기가 유도(발생)되는 원리죠. 발전기 내부에는 이 자기장을 만드는 부분과 전기를 유도하는 부분이 있습니다.

• 계자(Field): 자기장을 만드는 부분입니다. 일반적으로 전자석(코일에 전류를 흘려 자석으로 만듦)을 사용하며, 이 전자석이 만드는 자기력선이 N극과 S극을 형성합니다.
• 전기자(Armature): 계자가 만든 자기장 속에서 회전하거나, 혹은 고정된 상태에서 회전하는 계자의 자기장 변화를 감지하여 전기를 유도하는 코일(도선) 부분입니다.

여기서 극수(P)란, 발전기 내부에서 자기장을 형성하는 자석(계자)의 극(N극 또는 S극)의 총 개수를 의미합니다. 자석은 항상 N극과 S극이 쌍으로 존재하므로, 극수는 항상 짝수 (2극, 4극, 6극, 8극...)가 됩니다. 예를 들어, N극 하나와 S극 하나로 구성된 가장 기본적인 자석 구조는 2극(P=2) 발전기입니다. N극 두 개와 S극 두 개가 교대로 배치되어 있다면 4극(P=4) 발전기가 됩니다.

이 극(N극, S극)들이 회전하면서 전기자 코일 주변의 자기장 방향과 세기를 주기적으로 변화시키고, 이 변화의 빈도(주파수)와 유도되는 전압의 크기에 직접적인 영향을 미치는 것이 바로 극수의 핵심 역할입니다.

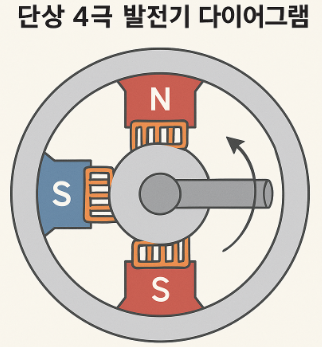

(이미지 예시: 2극 발전기와 4극 발전기의 내부 구조 차이를 보여주는 그림)

2. 극수(P)의 역할과 중요성

발전기에서 극수는 다음과 같은 중요한 역할을 수행하며, 발전기의 성능과 특성을 결정짓습니다.

2.1. 출력 주파수(Frequency) 결정

발전기가 생산하는 교류 전기의 주파수(Hz)는 발전기의 회전 속도(RPM)와 극수(P)에 의해 결정됩니다. 주파수는 1초 동안 전류의 방향이 몇 번 바뀌는지를 나타내는 값으로, 우리나라와 미국 일부 지역은 60Hz, 유럽 등 많은 국가는 50Hz를 표준으로 사용합니다.

발전기의 회전자가 한 바퀴(360도) 회전할 때, 전기자 코일은 N극과 S극 쌍을 한 번씩 지나면서 한 주기의 전압 파형을 만듭니다. 만약 2극(N극 1개, S극 1개) 발전기라면 회전자가 1회전할 때 1주기의 교류가 생성됩니다. 하지만 4극(N극 2개, S극 2개) 발전기라면 회전자가 1회전하는 동안 N-S극 쌍을 두 번 지나치므로 2주기의 교류가 생성됩니다.

따라서, 동일한 회전 속도(RPM)라도 극수가 많을수록 더 높은 주파수의 전기를 생산하게 됩니다. 반대로, 원하는 주파수(예: 60Hz)를 얻기 위해서는 극수가 많을수록 더 낮은 회전 속도로 운전할 수 있습니다.

발전기 주파수(f) 및 RPM(N) 계산 공식

발전기의 출력 주파수(f), 극수(P), 분당 회전수(N, RPM) 사이에는 다음과 같은 중요한 관계식이 성립합니다.

f = (P * N) / 120

여기서,

• f: 발전기 출력 주파수 (단위: 헤르츠, Hz)
• P: 발전기 극수 (자극의 총 개수, 짝수)
• N: 발전기 회전자 분당 회전수 (단위: RPM, Revolutions Per Minute)
• 120: 상수 (60초/분 * 2극/주기 변환 계수)

이 공식을 변형하여, 특정 주파수(f)와 극수(P)를 알 때 필요한 발전기의 회전 속도(N)를 계산할 수도 있습니다.

N = (120 * f) / P

예시: 우리나라 표준 주파수인 60Hz 전기를 생산하기 위해 필요한 발전기의 회전 속도는?

• 2극 발전기 (P=2): N = (120 * 60) / 2 = 3600 RPM
• 4극 발전기 (P=4): N = (120 * 60) / 4 = 1800 RPM
• 6극 발전기 (P=6): N = (120 * 60) / 6 = 1200 RPM

이처럼 동일한 주파수를 얻기 위해 극수가 증가할수록 요구되는 회전 속도는 낮아짐을 알 수 있습니다.

2.2. 발전기 크기 및 구조 영향

일반적으로 동일한 용량의 발전기를 만들 때, 극수가 많아질수록 발전기의 직경은 커지고 축 방향 길이는 짧아지는 경향이 있습니다. 극(자석)을 원주 방향으로 더 많이 배치해야 하기 때문입니다.

• 저극수 (예: 2극, 4극): 고속 회전에 적합하며, 주로 터보 발전기(화력, 원자력 발전소)에 사용됩니다. 구조가 상대적으로 가늘고 길쭉한 형태를 가집니다. 고속 회전으로 인한 원심력을 견디도록 견고하게 설계됩니다.
• 다고극 (예: 10극 이상): 저속 회전에 적합하며, 주로 수력 발전기나 풍력 발전기, 엔진 발전기 등 비교적 느린 속도의 원동기와 결합될 때 사용됩니다. 직경이 크고 축 방향 길이는 짧은 '단구형' 구조를 가집니다.

따라서 발전기를 구동하는 원동기(터빈, 엔진 등)의 회전 속도 특성에 맞춰 적절한 극수를 가진 발전기를 선택하는 것이 중요합니다.

2.3. 발전기 효율 및 안정성

극수는 발전기의 효율과 안정성에도 간접적인 영향을 미칩니다.

• 효율: 일반적으로 극수가 너무 많아지면 누설 자속(전기 생산에 기여하지 못하고 새어나가는 자기장)이 증가하고, 자극 간 간섭 등의 문제로 효율이 다소 저하될 수 있습니다. 하지만 설계 기술의 발달로 다극기에서도 높은 효율을 달성하고 있습니다. 최적의 효율은 발전기의 용량, 설계, 운전 조건 등에 따라 달라집니다.
• 안정성: 저속 회전이 가능한 다고극 발전기는 기계적인 진동이나 소음 측면에서 고속 회전하는 저극수 발전기보다 유리할 수 있습니다. 특히 수력이나 풍력과 같이 회전 속도가 일정하지 않을 수 있는 경우, 다고극 설계가 안정적인 전력 생산에 도움이 될 수 있습니다.

3. 발전기 종류별 극수 특징 및 비교

발전기는 크게 동기발전기와 유도발전기로 나눌 수 있으며, 각각의 특성과 용도에 따라 다양한 극수를 가집니다.

3.1. 동기발전기 (Synchronous Generator)

동기발전기는 계통 주파수와 정확히 동기화된 속도로 회전하며 전력을 생산하는 발전기로, 대부분의 대형 발전소에서 사용하는 방식입니다. 회전 속도(N)가 N = (120 * f) / P 공식을 정확히 따릅니다.

• 터보 동기발전기 (주로 2극 또는 4극):
  • 사용처: 화력 발전소, 원자력 발전소의 고속 증기 터빈과 직결됩니다.
  • 특징: 고속 회전(60Hz 기준 3600RPM 또는 1800RPM)에 적합하도록 회전자 직경이 작고 축 방향으로 긴 원통형 구조를 가집니다. 고속 회전에 따른 높은 원심력을 견뎌야 하므로 구조적으로 매우 견고합니다.
  • 극수 선택 이유: 고속 터빈과 직접 연결하여 기어 감속 장치 없이 효율적으로 운전하기 위해 저극수를 채택합니다.
• 수차 동기발전기 (주로 다극, 예: 10극 ~ 100극 이상):
  • 사용처: 수력 발전소의 저속 수차(물레방아)와 직결됩니다.
  • 특징: 저속 회전(수차의 회전 속도에 따라 다르지만, 보통 수백 RPM 이하)에 맞춰 다수의 극을 가집니다. 회전자 직경이 매우 크고 축 방향 길이는 짧은 돌극형(Salient Pole) 구조가 일반적입니다.
  • 극수 선택 이유: 저속으로 회전하는 수차에서 표준 주파수(50Hz 또는 60Hz)의 전기를 얻기 위해 많은 극수가 필요합니다. 예를 들어, 60Hz, 120RPM으로 회전하는 수차에 연결하려면 P = (120 * 60) / 120 = 60극 발전기가 필요합니다.
• 엔진 동기발전기 (주로 4극 또는 6극):
  • 사용처: 비상용 발전기, 소규모 분산 전원, 선박 등에 사용되는 디젤 엔진이나 가스 엔진과 결합됩니다.
  • 특징: 엔진의 정격 회전 속도(보통 1800RPM 또는 1200RPM @60Hz)에 맞춰 4극 또는 6극이 주로 사용됩니다. 비교적 컴팩트한 구조를 가집니다.
  • 극수 선택 이유: 엔진의 효율적인 운전 속도 범위와 표준 주파수 요구 사항을 만족시키기 위해 선택됩니다.
• 풍력 동기발전기 (다양한 극수, PMSG의 경우 다극):
  • 사용처: 풍력 발전 시스템.
  • 특징: 풍력 터빈의 회전 속도는 바람에 따라 변동하며 비교적 저속입니다. 기어박스를 사용하여 고속 발전기(저극수)를 돌리거나, 기어박스 없이 저속 터빈에 직접 연결하는 직접 구동 방식(Direct Drive)에서는 매우 많은 극수(다고극)를 가진 동기발전기(특히 영구자석 동기발전기, PMSG)를 사용합니다.
  • 극수 선택 이유: 직접 구동 방식에서는 터빈의 저속 회전(수십 RPM)에서 원하는 전력을 효율적으로 얻기 위해 극수를 대폭 늘립니다.

3.2. 유도발전기 (Asynchronous Generator / Induction Generator)

유도발전기는 구조가 간단하고 견고하며 유지보수가 용이하여 주로 소규모 수력 발전이나 풍력 발전 초기 모델, 열병합 발전 등에 사용됩니다. 동기발전기와 달리, 회전 속도가 동기 속도보다 약간 더 빠를 때 발전 작용을 합니다 (슬립 발생). 극수와 주파수, 회전 속도의 관계는 동기발전기와 유사하지만, 정확한 동기 속도로 운전되지는 않습니다.

• 농형 유도발전기 (주로 4극, 6극 등):
  • 사용처: 소형 풍력 터빈, 소수력 발전 등.
  • 특징: 구조가 매우 간단하고 튼튼하며 가격이 저렴합니다. 별도의 여자 전원(계자 전류)이 필요 없으나, 계통으로부터 무효 전력을 공급받아야 하는 단점이 있습니다. (또는 커패시터를 이용해 자체 여자).
  • 극수 선택: 구동기의 속도와 경제성을 고려하여 4극 또는 6극 등이 주로 사용됩니다.
• 이중여자 유도발전기 (DFIG - Doubly-Fed Induction Generator, 주로 4극 또는 6극):
  • 사용처: 현대의 대형 풍력 발전 시스템에 널리 사용됩니다.
  • 특징: 회전자 권선에 전력 변환 장치(컨버터)를 통해 가변 주파수 전원을 공급하여, 동기 속도 주변의 넓은 범위에서 가변속 운전이 가능합니다. 이를 통해 바람 속도 변화에 능동적으로 대응하여 발전 효율을 높일 수 있습니다.
  • 극수 선택: 일반적으로 4극 또는 6극이 사용되며, 전력 변환 장치가 속도 제어를 담당하므로 극수 선택의 유연성이 상대적으로 높습니다.

4. 극수(P)에 따른 성능 및 기능 차이 요약

발전기의 극수는 다음과 같은 성능 및 기능적 차이를 유발합니다.

항목	저극수 (예: 2극, 4극)	다고극 (예: 10극 이상)
적합한 회전 속도	고속 (예: 3600, 1800 RPM @60Hz)	저속 (예: 수백 RPM 이하)
주요 적용 분야	화력/원자력 발전 (터보), 고속 엔진 발전기	수력 발전, 풍력 발전 (직접 구동), 저속 엔진 발전기
구조적 특징	회전자 직경 작고 축 길이 김 (원통형)	회전자 직경 크고 축 길이 짧음 (단구형, 돌극형)
크기 및 중량 (동일 용량 기준)	상대적으로 작고 가벼울 수 있음	상대적으로 크고 무거울 수 있음 (특히 직경)
주파수 제어	회전 속도를 정밀하게 제어해야 함	낮은 속도에서도 표준 주파수 달성 용이
기계적 안정성	고속 회전에 따른 진동/소음 고려 필요, 견고한 설계 필수	저속 회전으로 기계적 부담 상대적으로 적음
원동기와의 결합	고속 터빈, 고속 엔진과 직결 또는 기어박스 사용	저속 터빈(수차, 풍력), 저속 엔진과 직결 용이

결론적으로, 발전기의 극수는 필요로 하는 전기의 주파수, 발전기를 돌리는 원동기의 종류와 속도 특성, 그리고 발전기 자체의 크기, 효율, 안정성 등 다양한 요소를 고려하여 최적으로 설계되고 선택됩니다. 어느 한쪽이 절대적으로 우수하다기보다는, 각 용도와 환경에 맞는 적절한 극수 설계가 중요하다고 할 수 있습니다.

중요 참고사항: 이 포스팅에서 설명하는 극수는 주로 교류 발전기(AC Generator 또는 Alternator)에 해당합니다. 직류 발전기(DC Generator)는 구조와 원리가 다르며, 정류자(Commutator)를 통해 직류를 얻기 때문에 극수의 역할과 의미가 교류 발전기와는 다소 차이가 있습니다.

5. 나에게 맞는 발전기 용량은? - 적정 발전기 용량 계산기

발전기를 선택할 때 극수만큼 중요한 것이 바로 적정 용량(Capacity)을 결정하는 것입니다. 필요한 전력량보다 너무 작은 용량의 발전기를 사용하면 과부하로 인해 발전기가 손상되거나 전원이 차단될 수 있고, 너무 큰 용량은 불필요한 초기 구매 비용과 연료 소모를 유발합니다.

특히, 모터가 포함된 기기(냉장고, 에어컨, 펌프 등)는 작동을 시작할 때 일시적으로 평소보다 훨씬 많은 전력(기동 전력 또는 서지 전력, Starting Watts)을 필요로 합니다. 발전기는 이 최대 순간 전력 수요까지 감당할 수 있어야 합니다.

아래 계산기를 사용하여 필요한 발전기 용량을 추정해 보세요.

적정 발전기 용량 계산기

사용하려는 전기 제품의 운전 소비 전력(Running Watts)과 기동 소비 전력(Starting Watts)을 아래에 입력하세요. 제품 설명서나 명판에서 확인할 수 있습니다. (모름/해당 없음 시 운전 전력과 동일하게 입력하거나 비워두세요.)

운전(W): 기동(W):

운전(W): 기동(W):

운전(W): 기동(W):

운전(W): 기동(W):

운전(W): 기동(W):

계산 결과

총 운전 소비 전력 (동시 사용 기준): 0 W

최대 추가 기동 전력 필요량: 0 W

최소 요구 발전기 용량 (총 기동 전력): 0 W

권장 발전기 용량 (안전율 20% 고려): 0 W (약 0 kW)

주의: 이 계산 결과는 일반적인 추정치입니다. 실제 필요한 용량은 제품의 정확한 사양, 동시 사용 패턴, 전압 강하, 발전기 효율 등에 따라 달라질 수 있습니다. 특히 중요한 부하나 의료 장비 등의 전원으로는 반드시 전문가와 상담 후 결정하시기 바랍니다. 발전기 구매 시에는 계산된 '최소 요구 발전기 용량'보다 최소 10~25% 이상 여유 있는 용량을 선택하는 것이 안전합니다.

6. 마무리하며

지금까지 발전기의 핵심 요소 중 하나인 '극수(P)'에 대해 깊이 있게 살펴보았습니다. 극수는 발전기의 회전 속도와 출력 주파수를 결정하는 기본적인 요소일 뿐만 아니라, 발전기의 구조, 크기, 그리고 적용 분야까지 좌우하는 중요한 변수임을 확인했습니다. 터보 발전기의 저극수 설계부터 수차 발전기의 다고극 설계까지, 각기 다른 환경과 요구 조건에 맞춰 최적화된 극수 선택이 이루어지고 있음을 알 수 있었습니다.

또한, 발전기의 RPM과 주파수, 극수 간의 관계를 나타내는 공식을 통해 그 원리를 명확히 이해하고, 함께 제공된 발전기 용량 계산기를 통해 실제 사용 환경에 맞는 발전기 크기를 가늠해보는 실용적인 정보까지 얻으셨기를 바랍니다.

발전기는 현대 사회를 움직이는 숨겨진 심장과도 같습니다. 이 포스팅이 발전기의 작동 원리와 특성, 특히 '극수'의 중요성을 이해하는 데 도움이 되었기를 바라며, 앞으로 발전기 관련 정보를 접하실 때 더욱 깊이 있는 시각을 갖게 되시기를 기대합니다. 전기 에너지의 안정적인 공급 뒤에는 이처럼 정교한 공학적 원리와 설계가 숨어있다는 사실을 기억해주세요.
