선박 전기 및 자동화 시스템 종합 가이드: 전력 생성 및 분배 시스템
1. 서론
본 가이드는 선박의 안전하고 효율적인 운항에 필수적인 전력 생성 및 분배 시스템을 중심으로 전기 및 자동화 시스템을 종합적으로 다룹니다. 선박의 크기, 유형, 운항 목적에 따라 시스템 설계 및 운영 요구사항이 크게 달라지며, 본 가이드에서는 이러한 차이점과 관련 규정 및 표준, 그리고 최신 기술 동향을 상세히 분석합니다. 특히, SOLAS 협약과 주요 선급 규칙을 바탕으로 실제 설계 및 운영에 필요한 지침을 제시하여 선박 전기 시스템에 대한 이해를 높이는 것을 목표로 합니다.
2. 전력 생성 시스템
2.1 주 발전기 (Main Generators)
주 발전기는 선박의 주요 전력원으로, 디젤 엔진, 가스터빈, 또는 이들의 하이브리드 시스템으로 구동됩니다. 선박의 크기, 전력 수요, 운항 프로필, 그리고 안전 규정(SOLAS Chapter II-1, Regulation 41)에 따라 용량과 대수가 결정됩니다. 일반적으로 단일 발전기 고장 시에도 운항을 유지하기 위해 N+1 또는 N+2 구성(예비 발전기 1대 또는 2대)을 채택합니다. 선급 규칙(DNV GL, ABS, LR, ClassNK 등)은 발전기의 설계, 제작, 시험, 유지보수에 대한 상세 기준을 제시하며, 발전기의 연료 효율, 배기가스 배출, 유지보수 용이성, 내구성 등이 주요 고려 사항입니다.
2.2 비상 발전기 (Emergency Generators)
비상 발전기는 주 발전기 고장 시 항해, 통신, 소방, 조명 등 필수 장비에 전력을 공급하는 시스템입니다. SOLAS Chapter II-1, Regulation 42는 비상 발전기의 위치, 용량, 최소 운전 시간, 자동 시동 기능 등을 규정합니다. 여객선의 경우, 비상 발전기는 36시간 이상 운전 가능해야 하며, 화물선은 18시간 이상 운전해야 합니다(선박의 크기 및 유형에 따라 상이). 선급 규칙은 비상 발전기의 연료 공급, 배기 시스템, 제어 시스템에 대한 더욱 상세한 요구 사항을 제시합니다. 비상 발전기는 주 발전기와 독립적인 전력 공급원으로 설계되어야 하며, 주 발전기실의 화재나 침수와 같은 비상 상황에서도 안정적으로 작동해야 합니다.
SOLAS Chapter II-1, Regulation 42 (Relevant Excerpt):
2.3 발전기 제어 시스템 (Generator Control System)
발전기 제어 시스템은 발전기의 작동을 자동화하고 모니터링하는 시스템으로, 자동 전압 조정(AVR), 자동 주파수 제어(AFC), 부하 분배, 자동 동기화, 과전류, 역전력, 단락 등의 고장으로부터 발전기를 보호하는 기능을 포함합니다. 프로그래머블 로직 컨트롤러(PLC) 기반의 시스템이 널리 사용되며, 원격 모니터링 및 제어, 예측 유지보수 기능을 제공합니다. 선급 규칙은 제어 시스템의 신뢰성, 안전성, 그리고 사이버 보안에 대한 엄격한 요구사항을 제시합니다. 최신 시스템은 통합된 전력 관리 시스템(PMS)과 연동되어 선박 전체의 전력 효율을 최적화합니다. 이는 연료 소비 감소와 환경 규제 준수에 중요한 역할을 합니다.
3. 전력 분배 시스템
3.1 배전반 (Switchboards)
배전반은 선박 내 전력을 분배하고 제어하는 핵심 장치입니다. 주 배전반과 비상 배전반으로 구분되며, IEC 60092-201 표준을 준수해야 합니다. 각 배전반에는 차단기(Circuit Breaker), 계측기(전압계, 전류계, 주파수계), 보호 계전기, 그리고 전력의 흐름을 제어하고 모니터링하는 장치들이 설치됩니다. 선급 규칙은 배전반의 설계, 제작, 시험, 배치, 그리고 안전성에 대한 상세한 기준을 제시하며, 고장 시 전력 손실을 최소화하도록 설계되어야 합니다. 최근에는 디지털 배전반의 도입이 늘고 있으며, 원격 모니터링 및 제어 기능이 향상되고 있습니다.
IEC 60092-201 (Relevant Excerpt):
설명: 이 규정은 전기적 고장이 추진이나 조타와 같은 필수 서비스에 영향을 미치지 않도록 주 배전반이 설계되어야 함을 강조합니다. 즉, 독립적인 비상 전원 시스템을 통해 필수 서비스의 지속적인 작동을 보장해야 합니다.
예시: 대형 컨테이너선에서는 주 배전반을 여러 개의 독립적인 구역으로 나누어 설계하는 경우가 많습니다. 각 구역은 별도의 발전기 또는 전력 공급원으로부터 전력을 공급받아, 하나의 구역에 고장이 발생하더라도 다른 구역의 필수 서비스는 계속 유지될 수 있도록 합니다.
3.2 전력 케이블 및 배선 (Power Cables and Wiring)
전력 케이블은 발전기에서부터 선박 내 각종 장비와 부하까지 전력을 전달하는 역할을 합니다. 케이블은 내화성(fire-resistant), 내유성(oil-resistant), 내수성(water-resistant), 저할로겐(low-halogen) 등의 다양한 요구 사항을 충족해야 하며(SOLAS Chapter II-2, Regulation 45.5), 선급 규칙에 따라 선택 및 설치됩니다. 케이블의 경로는 화재나 침수 시 필수 시스템의 작동에 지장이 없도록 신중하게 계획되어야 합니다. 케이블의 크기는 전류 용량, 전압 강하, 단락 전류 등을 고려하여 결정되며, 최근에는 경량화와 내구성 향상을 위한 새로운 케이블 재료와 설계 기술이 개발되고 있습니다.
SOLAS Chapter II-2, Regulation 45.5 (Relevant Excerpt):
설명: 이 규정은 선박의 안전 운항에 필수적인 케이블은 내화성을 갖추어야 하며, 화재 발생 시에도 장기간 작동을 유지할 수 있도록 설계 및 설치되어야 함을 명시하고 있습니다. 이는 화재 발생 시에도 필수 장비의 전력 공급을 보장하기 위한 중요한 안전 규정입니다.
예시: 엔진 제어 시스템, 조타 시스템, 소방 시스템 등에 사용되는 케이블은 내화성이 우수한 케이블을 사용하고, 중요 케이블들은 서로 다른 경로로 배치하여, 화재 발생 시에도 일부 케이블이 손상되더라도 다른 케이블을 통해 전력 공급을 유지할 수 있도록 합니다.
3.3 보호 장치 (Protection Devices)
선박 전력 시스템의 안전을 위해 과전류, 단락, 지락 등의 고장으로부터 시스템을 보호하는 다양한 장치들이 사용됩니다. 대표적인 보호 장치로는 차단기(Circuit Breaker), 퓨즈(Fuse), 과전류 계전기(Overcurrent Relay), 그리고 접지 장치(Grounding System) 등이 있습니다. 선급 규칙은 각 보호 장치의 종류, 용량, 설정 값 등에 대해 상세한 기준을 제시합니다. 보호 시스템의 신뢰성은 선박의 안전과 직결되므로 정기적인 점검과 유지보수가 필수적입니다. 최근에는 고장 분석 및 예측 기능을 갖춘 지능형 보호 시스템이 개발되어 유지보수 효율을 높이고 있습니다.

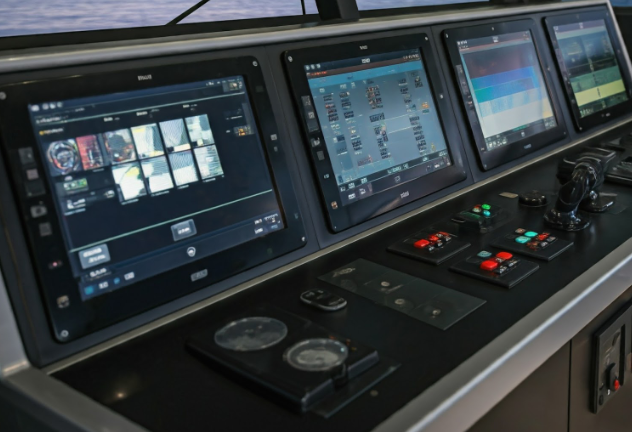

3.4 전력 관리 시스템 (Power Management System, PMS)
전력 관리 시스템(PMS)은 선박의 전력 수요를 실시간으로 모니터링하고, 발전기 운전을 최적화하여 연료 효율을 높이며, 전력 품질을 관리하는 시스템입니다. SCADA(Supervisory Control And Data Acquisition) 시스템과 통합되어 원격 모니터링과 제어 기능을 제공하며, 예측 유지보수 기능을 통해 고장을 예방하고 유지보수 비용을 절감하는 데 기여합니다. 최근에는 스마트 그리드 기술과 에너지 저장 시스템(ESS)과의 통합이 활발하게 연구되고 있으며, 인공지능(AI) 기반의 최적화 알고리즘을 통해 시스템 효율을 더욱 높이고 있습니다. PMS는 선박 운영의 경제성과 환경 규제 준수에 중요한 역할을 수행합니다.
4. 선종별 비교 분석 (선택된 규정 및 규칙 적용)
다음 표는 다양한 선종에 대한 SOLAS 및 선급 규칙의 주요 차이점을 요약한 것입니다. 실제 적용은 선박의 크기, 유형, 운항 조건, 선급 규칙에 따라 달라질 수 있습니다. 이 표는 일반적인 경향을 보여주는 것이며, 구체적인 요구사항은 해당 선박의 설계 및 운영 조건에 따라 결정됩니다.
| 선종 | 주요 전력원 | 비상 발전기 운전 시간 (SOLAS) | 추가적인 주요 규정/규칙 | 설계 고려 사항 |
|---|---|---|---|---|
| 여객선 | 디젤, 가스터빈, 하이브리드 | 36시간 이상 | SOLAS Chapter II-1, Regulation 43 (여객선 추가 요구사항), Passenger Ship Safety Code | 승객 안전, 다양한 편의시설 전력 공급, 화재 안전 강화, 높은 전력 수요 |
| 화물선 | 디젤, 가스터빈 | 18시간 이상 | SOLAS Chapter II-1, Regulation 42 | 화물 적재 및 하역 시 전력 수요, 효율적인 연료 소비, 화물의 특성 (냉동 컨테이너 등) 고려 |
| 유조선 | 디젤 | 18시간 이상 | SOLAS Chapter II-2 (화재 안전 강화), MARPOL Annex I | 화재 위험, 폭발 방지, 화물 탱크 보호 시스템, 유증기 관리 시스템 |
| 컨테이너선 | 디젤, 하이브리드 | 18시간 이상 | IMO 2020 환경 규제 | 냉동 컨테이너 전력 공급, 하역 작업 전력 수요, 대용량 배터리 시스템 고려 |
| LNG 운반선 | 디젤, LNG 이중 연료 | 18시간 이상 | IGC 코드 (International Code of Safety for Ships Carrying Liquefied Gases in Bulk) | LNG 누출 방지, 저온 유지 시스템, 가스 검지 시스템, 특수 케이블 및 장비 사용 |
5. 최신 기술 동향
- 이중 연료 엔진 (Dual-fuel Engines): 디젤과 LNG를 모두 연료로 사용하여 연료 효율과 배기가스 배출량을 동시에 개선합니다. IMO 2020 규제 준수에 중요한 역할을 합니다. 메탄올 연료 엔진도 개발되고 있습니다.
- 하이브리드 및 전기 추진 시스템: 전기 모터를 이용하여 연료 효율을 높이고, 배기가스 배출을 줄입니다. 특히 친환경 선박에 적용이 증가하고 있습니다. 배터리 기술 발전과 함께 전기 추진 시스템의 활용이 더욱 확대될 전망입니다.
- 에너지 저장 시스템 (Energy Storage Systems, ESS): 배터리, 연료전지 등을 이용하여 피크 부하를 완화하고, 전력 품질을 향상시키며, 비상 전원으로 활용될 수 있습니다. ESS는 선박의 운영 효율을 높이고, 친환경 운항에 기여합니다.
- 스마트 그리드 기술 (Smart Grid Technology): 전력 시스템의 효율적인 관리 및 운영을 위해 사물 인터넷(IoT)과 인공지능(AI) 기술을 적용합니다. 예측 유지보수, 실시간 모니터링, 최적화된 부하 관리 등이 가능해집니다. 이를 통해 시스템의 신뢰성과 안전성을 향상시키고, 운영 비용을 절감할 수 있습니다.
- 디지털 트윈 기술: 선박 전력 시스템의 가상 모델을 구축하여 시스템 성능을 시뮬레이션하고, 최적의 운영 전략을 개발하는 데 활용됩니다.
6. 결론
선박 전력 시스템은 선박의 안전과 효율적인 운항에 필수적인 요소입니다. 본 가이드에서 다룬 내용은 선박 전력 시스템 설계의 기본적인 지침을 제공하며, 실제 설계 및 운영 시에는 선박의 특성, 운항 목적, 적용 규정 및 규칙, 그리고 최신 기술 동향을 종합적으로 고려해야 합니다. 항상 최신 규정 및 기술을 참고하고, 전문가의 도움을 받는 것이 중요합니다. 본 가이드가 선박 전기 및 자동화 시스템 설계 및 운영에 대한 이해를 높이는 데 도움이 되기를 바랍니다.
