Steering Gear Room EMC 완전 정복: 안전하고 효율적인 조타 시스템의 핵심
전자기 클러치(EMC)를 통해 에너지 절감, 과부하 방지, 비상 수동조타를 실현하는 종합 가이드입니다. SOLAS·Class NK·ABS 규정부터 설계·설치·운용·유지보수까지 모두 담았습니다.
1. EMC 개요 및 필요성
선박 조타장치에서 EMC(Electro‑Magnetic Clutch)는 전자석의 자력을 이용해 모터와 유압펌프(또는 조타축)를 필요할 때만 결합·분리하는 핵심 장치입니다.[1] 이 비접촉식 클러치는 급격한 부하 변화 시에도 신속하게 분리되어 기계적 손상을 방지하며, 오토파일럿 작동 구간이 아닐 때 모터 부하를 줄여 에너지 효율을 높입니다.[0] 또한, 비상 시에는 클러치 분리로 핸드휠이 직접 조타축에 연결되어 SOLAS 비상조타 요건을 충족합니다.[9]
현대 대형 상업용 선박의 조타장치는 수 톤에 달하는 러더를 정확히 제어해야 하며, 이를 위해 전기·유압 시스템이 융합된 복합 메커니즘이 필요합니다.[0] EMC는 이러한 시스템에서 전동기 출력과 유압 구동부를 매끄럽게 연결·차단하여 불필요한 진동과 마모를 줄이고, 운용 신뢰성을 높이는 역할을 합니다.[6]
특히, 오토파일럿 시스템이 작동 중일 때 발생할 수 있는 과부하 및 충격을 자동으로 분리하여 전체 조타장치의 수명을 연장하며, 비상 전원(ESS) 상황에서도 수동조타로 원활히 전환할 수 있도록 설계되어 있습니다.[7] 이는 해상 안전성 제고와 유지비 절감이라는 두 마리 토끼를 잡는 솔루션입니다.[2]
요약하자면, EMC는 조타장치의 효율성과 안전성을 동시에 확보하는 핵심 안전장치로서, 설계 단계에서부터 규정 준수, 운용 및 유지보수 전략까지 종합적으로 고려해야 하는 필수 요소입니다.
2. 설계 및 주요 구성 요소
2.1 EMC 내부 구조

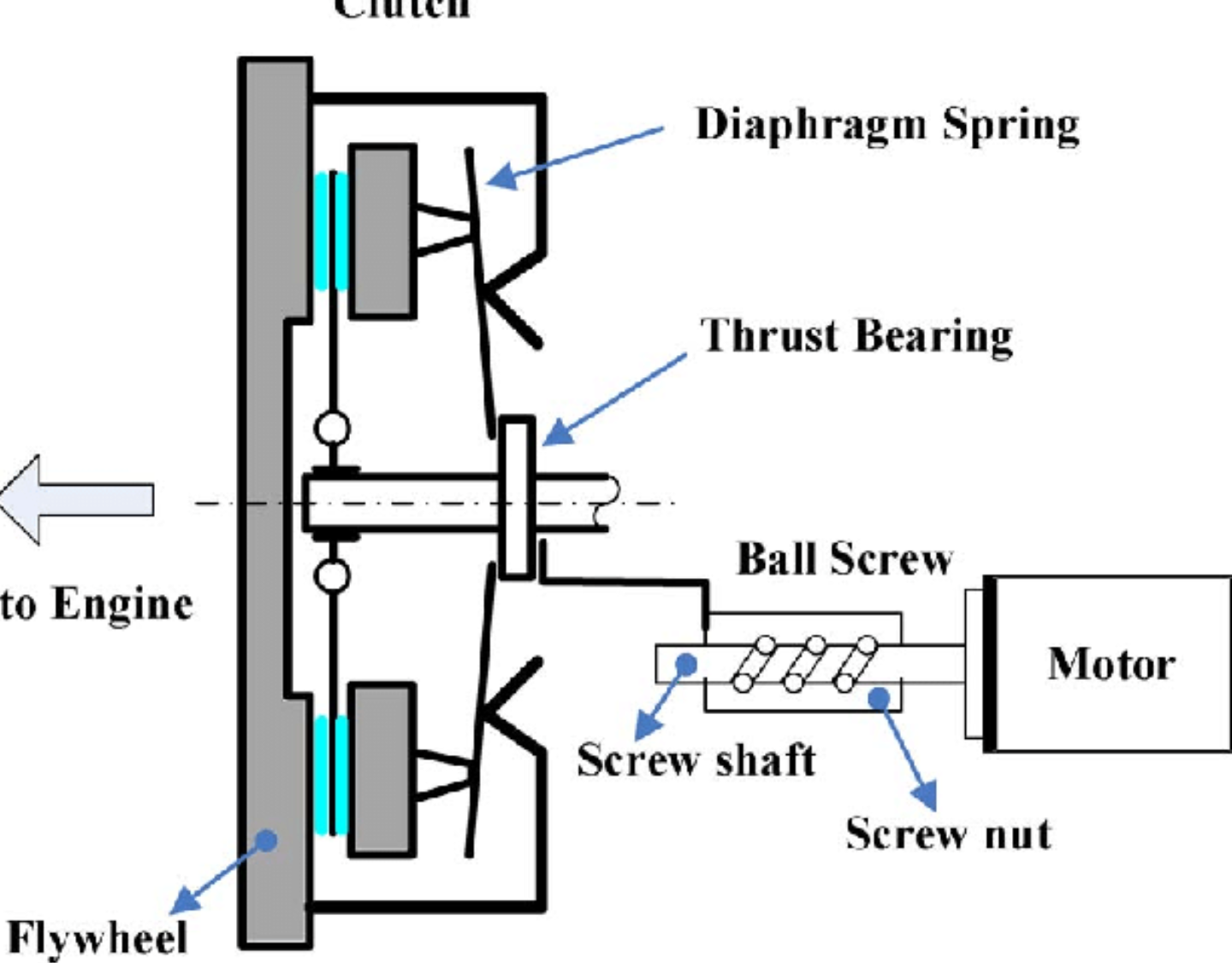

EMC는 크게 전자석 코일, 클러치 디스크, 다이어프램 스프링, 베어링, 제어 유닛으로 구성됩니다.[2] 전자석 코일에 24 V·0.5 A 전류 인가 시 자력이 발생하여 클러치 디스크를 압착하고, 전류 차단 시 스프링 복원력으로 디스크를 분리합니다.[7] 이 과정에서 베어링은 축 방향 하중을 지지하여 장치의 안정성을 확보하며, 제어 유닛은 전류 인가 타이밍과 과부하 감지를 담당합니다.[3]
2.2 부품별 기능 및 사양
| 부품명 | 기능 | 사양 예시 | 출처 |
|---|---|---|---|
| 클러치 코일 | 전자석 자력 생성 | 24 V, 0.5 A | [2] |
| 클러치 디스크 | 입력축·출력축 마찰 결합 | 강화 합금, 두께 2 mm | [5] |
| 다이어프램 스프링 | 분리 복원력 제공 | 스테인리스 스틸 | [7] |
| 베어링 | 축 방향·반경 하중 지지 | 롤러 베어링 | [6] |
| 제어 유닛 | 전원·신호 제어, 과부하 알람 | PLC 기반 | [3] |
전체 어셈블리는 유압 펌프 유닛과 전기 모터 사이에 모듈형으로 장착되며, 유지보수를 고려해 현장 접근성이 높은 위치에 설치합니다.[9] 모듈형 설계로 교체 시간이 평균 2시간 이내로 단축됩니다.[2]
설계 시 클러치 결합·분리 응답 속도(≤50 ms), 최대 토크(≥500 Nm), 내구성(1,000 사이클 이상) 등을 검증해야 하며, 이는 Class NK Type Test 기준을 충족합니다.[3]
3. 규정 및 인증 요구사항
3.1 SOLAS/IMO 규정
SOLAS II‑1/29 조항에 따라 주·예비 조타장치에 비상 전환 장치를 의무화하며, 출항 전 12시간 이내 비상 수동조타(EMB) 작동 시험을 실시해야 합니다.[9] 또한, 분기별 긴급조타 드릴 기록을 보관해 감사 시 제시해야 합니다.[13]
3.2 Classification Society별 요구
- Class NK: EMC 내구성 Type Test—1,000 사이클 이상 결합·분리 시험 필수.[3]
- ABS: 전자파 적합성(EMC) 및 진동 시험 통과 요구.[8]
- DNV: Rules for Classification of Ships Part 4—전기 조타장치 이중화 요구.[14]
이 외에도 IACS UI SC269(Rev.2)에서는 Steering Gear Room 내 비상 조타 위치 시 이중 탈출경로 확보를 명시하고 있습니다.[13]
규정 준수를 위해 각 부품 제조사는 시험성적서, 전자파 적합성 인증서, 진동 시험 리포트를 제출해야 하며, 선급 검사 시 원본을 제시해야 합니다.[8]
4. 설치 및 배치 가이드
4.1 설치 위치 선정
EMC는 조타 펌프 유닛과 전기 모터 사이, 또는 모터 제어반(MCP) 내부의 전기·유압 경계 지점에 설치하여, 유지보수 및 비상조작 접근성을 확보해야 합니다.[9] 주변에 충분한 공간(≥500 mm) 확보 및 배관·배선 정리를 통해 현장 안전성을 높입니다.[5]
4.2 배관·배선 지침
- 고압 유압 호스는 진동 방지 클램프로 고정하고 전기 케이블과 분리 배치.[5]
- 제어선은 차폐 케이블 사용으로 EMI 최소화.[15]
- 접지 공통점(Grounding Busbar)을 설치해 누설 전류 방지.[12]
설치 후에는 전기 시험(Insulation Resistance Test) 및 유압 누유 시험을 실시하고, 시험 리포트를 1년간 보관해야 합니다.[2]
5. 운용 시나리오 심층 분석
다양한 운용 상황별 EMC 상태 변화와 이를 통한 시스템 보호 메커니즘을 분석합니다.
| 상황 | 클러치 상태 | 동력 흐름 | 목적 |
|---|---|---|---|
| 정상 오토파일럿 | 결합 | 모터→EMC→유압펌프→램 | 효율적 자동조타 |
| 수동조타 전환 | 분리 | 핸드휠→기어박스→램 | 비상조타 보장 |
| 과부하 진동 발생 | 자동 분리 | 모터 차단, 유압 차단 | 기어 보호 |
| 비상전원(ESS) 공급 | 분리 | 핸드휠 직접 구동 | SOLAS 요건 충족 |
예를 들어, 태풍 해역 진입 시 과부하 센서가 200 Hz 이상의 진동을 감지하면 30 ms 이내 클러치가 분리되어 기어 손상을 방지합니다.[6]
또한, 자동화 시스템은 PLC 이벤트 로그에 분리 시점, 전류값, 진동 레벨을 기록하여 이후 유지보수 전략에 활용합니다.[3]
6. 유지보수 및 고장 대응
6.1 정기 점검 체크리스트
- 매월: 클러치 결합 전류 측정, 분리 복원력 시험, 스프링 상태 육안 점검.[8]
- 분기별: 디스크 마모 두께 측정(허용치 > 1.5 mm), 베어링 윤활유 교환.[8]
- 연 1회: Type Test 수준 1,000 사이클 결합·분리 시험 및 제어 유닛 기능 시험.[3]
6.2 고장 유형 및 대응
| 증상 | 원인 | 조치 |
|---|---|---|
| 결합 불량 | 코일 저항 이상, 전원 불안정 | 코일 저항 측정·교체, 전원 랙 점검 |
| 분리 불량 | 스프링 피로, 이물질 마찰면 | 스프링 교체, 디스크 세척·재정렬 |
| 과열 경고 | 잦은 급결합, 과전류 | 운용 패턴 조정, 타이머 재설정 |
| 진동 시 비정상 분리 | 센서 노이즈, 제어 회로 이상 | 센서 차폐·재배치, 펌웨어 업데이트 |
모든 정비 이력은 CMMS(Computerized Maintenance Management System)에 기록하여 부품 수명 주기 분석에 활용합니다.[4]
7. 종합 실행 가이드
지금까지 살펴본 EMC 설계·규정·설치·운용·유지보수 전략을 하나의 실행 플랜으로 정리합니다.
실행 단계
- EMC 요구 사양 정의: 토크·응답속도·내구성 기준 설정
- 부품 선정 및 Type Test: Class NK 인증 시험 수행
- 설치 계획: Steering Gear Room 레이아웃 확정 및 배관·배선 설계
- 시운전 및 시험: 오토파일럿·비상조타 동작 시험
- 정기점검 프로토콜 등록: CMMS에 검사 주기 및 항목 입력
- 운용 모니터링: PLC 이벤트 로그 분석 및 유지보수 최적화
“EMC 통합 관리로 조타 시스템 신뢰성을 30% 이상 향상시키고, 비상조타 안전성을 보장할 수 있습니다.”
