컨테이너선 홀드 설계: 리퍼컨테이너와 방폭구역의 숨겨진 비밀
컨테이너선 홀드 설계의 복잡성
컨테이너선의 홀드 설계는 단순히 공간을 나누는 것 이상의 복잡한 과정입니다. 특히 리퍼컨테이너와 위험물 운송을 고려할 때, 그 복잡성은 더욱 증가합니다. 왜 일부 홀드는 방폭구역으로 지정되고, 다른 홀드는 그렇지 않을까요? 리퍼컨테이너는 이 결정에 어떤 영향을 미칠까요?
이러한 질문들은 해운업계 전문가들 사이에서도 자주 논의되는 주제입니다. 컨테이너선 설계자들은 효율성, 안전성, 그리고 다양한 화물 유형을 동시에 고려해야 하는 복잡한 과제에 직면합니다. 이 글에서는 이러한 복잡성을 하나씩 풀어나가며, 컨테이너선 홀드 설계의 숨겨진 비밀을 파헤쳐 보겠습니다.
방폭구역: 위험물 운송의 핵심
방폭구역은 위험물 운송에 있어 핵심적인 역할을 합니다. 그렇다면 왜 특정 홀드만 방폭구역으로 지정되는 것일까요? 이는 주로 운송되는 위험물의 특성과 밀접한 관련이 있습니다.
위험물 운송 계획은 선박 운영사와 화주 간의 사전 협의를 통해 수립됩니다. 이 과정에서 운송될 위험물의 종류, 등급, 양에 따라 적절한 홀드가 선택됩니다. 예를 들어, 인화점이 낮은 Class 3 위험물은 특정 홀드에만 허용되며, 이러한 홀드는 방폭 설비를 갖추고 있어야 합니다.
IMDG 코드와 SOLAS 규정, IMO 지침 등 다양한 국제 해사 규정은 위험물 운송에 대한 엄격한 기준을 제시합니다. 이러한 규정을 준수하기 위해 특정 홀드는 방폭구역으로 설계되고 인증됩니다. 이는 화재 위험, 폭발 위험, 유독 가스 발생 가능성 등을 고려한 결과입니다.
따라서, 방폭구역의 지정은 리퍼컨테이너 자체와는 직접적인 관련이 없습니다. 오히려 운송될 위험물의 특성에 따라 결정되는 것입니다. 이는 선박의 안전과 효율적인 운영을 위한 중요한 설계 요소입니다.

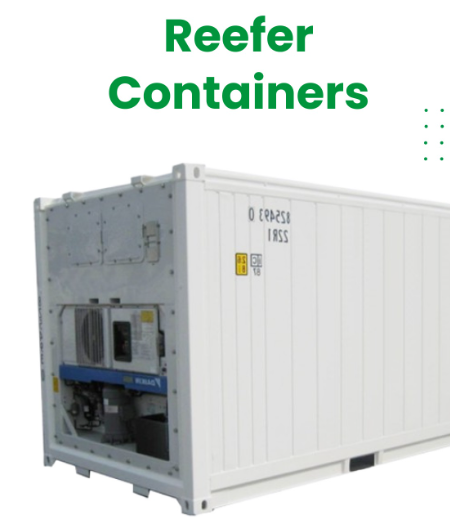

리퍼컨테이너: 특별한 고려가 필요한 이유
리퍼컨테이너는 방폭구역 지정의 직접적인 원인은 아니지만, 그 자체로 특별한 설계 고려사항을 필요로 합니다. 왜 그럴까요?
리퍼컨테이너는 온도에 민감한 화물을 운송하기 위한 특수 컨테이너입니다. 이들은 지속적인 전원 공급과 온도 제어가 필요하며, 이는 홀드 설계에 중요한 영향을 미칩니다.
첫째, 리퍼컨테이너를 적재하는 홀드는 더 강력하고 효율적인 환기 시스템이 필요합니다. 이는 리퍼컨테이너의 냉각 장치에서 발생하는 열을 효과적으로 제거하기 위함입니다. 충분한 공기 순환을 위해 적절히 배치된 공기 유입구와 배출구가 필요하며, 다양한 높이의 컨테이너를 수용할 수 있도록 조절 가능한 개구부도 고려해야 합니다.
둘째, 전기 시스템에 대한 특별한 고려가 필요합니다. 모든 리퍼컨테이너에 안정적으로 전력을 공급할 수 있는 충분한 용량의 전기 시스템이 필요하며, 주 전원 공급이 중단될 경우를 대비한 백업 전원 시스템도 갖추어야 합니다.
또한, 리퍼컨테이너는 일반 컨테이너보다 무거울 수 있으므로 바닥 구조를 강화해야 할 수 있습니다. 컨테이너 모니터링 및 수리를 위한 충분한 접근 공간도 확보해야 합니다.
이러한 특별한 고려사항들은 리퍼컨테이너를 적재하는 홀드의 설계를 복잡하게 만들지만, 동시에 온도에 민감한 화물의 안전한 운송을 보장하고 선박의 운영 효율성을 높이는 데 필수적입니다.
홀드 설계 시 주요 고려사항
컨테이너선의 홀드를 설계할 때는 다양한 요소를 고려해야 합니다. 특히 리퍼컨테이너와 위험물 운송을 위한 홀드는 더욱 세심한 주의가 필요합니다. 어떤 점들을 중점적으로 고려해야 할까요?
첫째, 환기 시스템은 매우 중요합니다. 리퍼컨테이너의 경우, 냉각 장치에서 발생하는 열을 효과적으로 제거하기 위해 강력한 공기 순환 시스템이 필요합니다. 이를 위해 적절히 배치된 공기 유입구와 배출구, 그리고 다양한 높이의 컨테이너를 수용할 수 있는 조절 가능한 개구부를 설계에 포함해야 합니다.
둘째, 전기 시스템의 설계도 중요합니다. 리퍼컨테이너는 지속적인 전원 공급이 필요하므로, 충분한 용량의 전기 시스템과 비상 시를 대비한 백업 전원 시스템을 갖추어야 합니다. 이는 화물의 안전한 운송을 보장하는 데 필수적입니다.
셋째, 구조적 고려사항도 빼놓을 수 없습니다. 리퍼컨테이너는 일반 컨테이너보다 무거울 수 있으므로, 바닥 구조를 강화해야 할 수 있습니다. 또한, 컨테이너 모니터링 및 수리를 위한 충분한 접근 공간을 확보해야 합니다.
넷째, 안전 고려사항도 중요합니다. 리퍼컨테이너의 전기 장비로 인한 화재 위험을 고려하여 적절한 소화 시스템을 설치해야 하며, 환기로 인한 홀드 내 과압 또는 진공 상태를 방지하기 위한 장치도 필요할 수 있습니다.
다섯째, 온도와 습도 제어 시스템도 고려해야 합니다. 일부 화물은 특정 온도와 습도 범위를 유지해야 하므로, 홀드 내 온도와 습도를 정밀하게 제어할 수 있는 시스템이 필요합니다.
마지막으로, 배수 시스템도 중요한 고려사항입니다. 리퍼컨테이너의 제상 과정에서 발생하는 물을 효과적으로 배출할 수 있는 배수 시스템을 설계에 포함해야 합니다.
이러한 요소들을 종합적으로 고려하여 설계하면, 리퍼컨테이너와 위험물을 효과적으로 운용할 수 있는 특화된 홀드를 구성할 수 있습니다. 이는 다양한 종류의 화물을 안전하게 운송하고 선박의 운영 효율성을 높이는 데 큰 도움이 될 것입니다.
안전 규정과 국제 표준
컨테이너선 홀드 설계에 있어 안전 규정과 국제 표준의 준수는 매우 중요합니다. 이러한 규정들은 어떤 것들이 있고, 홀드 설계에 어떤 영향을 미칠까요?
먼저, IMDG(International Maritime Dangerous Goods) 코드는 위험물 운송에 관한 국제 규정입니다. 이 코드는 위험물의 분류, 포장, 표시, 적재 등에 대한 상세한 지침을 제공합니다. 예를 들어, 특정 등급의 위험물은 갑판 위 또는 특정 조건의 홀드에만 적재해야 한다고 규정하고 있습니다.
SOLAS(Safety of Life at Sea) 협약은 해상에서의 인명 안전을 위한 국제 협약입니다. 특히 SOLAS Chapter II-2는 화재 안전에 관한 규정을 담고 있으며, 이는 홀드 설계에 직접적인 영향을 미칩니다. 예를 들어, 화물의 특성에 따른 화재 감지 및 소화 요구사항을 규정하고 있어, 특정 홀드는 이러한 요구사항을 충족하도록 설계되어야 합니다.
IMO(International Maritime Organization)의 MSC.1/Circ.1557/Rev.1 지침은 위험 구역 분류에 대한 기준을 제시합니다. 이 지침에 따라 폭발성 대기의 존재 가능성에 따라 Zone 0, Zone 1, Zone 2로 구역을 분류하며, 이는 방폭 설비 설치 등 홀드 설계에 중요한 영향을 미칩니다.
ATEX 지침은 폭발 위험이 있는 환경에서 사용되는 장비에 대한 유럽 연합의 지침입니다. 위험 지역에서 사용되는 장비, 예를 들어 리퍼컨테이너의 냉각 장치 등은 이 지침을 준수해야 합니다. Zone 1 위험 지역용 장비는 ATEX 지침 Group II, Category 2로, Zone 2 위험 지역용 장비는 Group II, Category 3로 인증되어야 합니다.
또한, 각국의 선급 협회에서 제시하는 규칙도 중요합니다. 예를 들어, ClassNK의 컨테이너선 구조 규칙은 선체 구조에 대한 세부적인 요구사항을 제시합니다. 이에 따르면 컨테이너선은 이중저 및 이중선측 구조여야 하며, 선체 구조는 횡격벽 및 특설늑골로 구성된 종식 또는 횡식 구조여야 합니다.
이러한 다양한 규정과 표준들은 컨테이너선 홀드 설계의 복잡성을 더하지만, 동시에 선박과 화물의 안전을 보장하는 중요한 역할을 합니다. 설계자들은 이러한 규정들을 종합적으로 고려하여 안전하고 효율적인 홀드를 설계해야 합니다.
그러나 이러한 규정들이 항상 모든 상황을 완벽하게 커버하는 것은 아닙니다. 특히 새로운 기술이나 화물 유형이 등장할 때마다 규정의 갱신이 필요할 수 있습니다. 따라서 설계자들은 현재의 규정을 준수하는 것뿐만 아니라, 미래의 변화에도 대응할 수 있는 유연한 설계를 고려해야 합니다.
미래 컨테이너선 설계의 방향
컨테이너선 홀드 설계는 계속해서 진화하고 있습니다. 미래의 컨테이너선은 어떤 모습일까요? 현재의 트렌드와 기술 발전을 고려할 때, 몇 가지 흥미로운 방향을 예측해볼 수 있습니다.
첫째, 스마트 기술의 통합이 더욱 가속화될 것으로 보입니다. IoT(사물인터넷) 센서와 AI(인공지능) 기술을 활용하여 홀드 내 환경을 실시간으로 모니터링하고 제어하는 시스템이 보편화될 것입니다. 이를 통해 화물의 상태를 더욱 정밀하게 관리하고, 잠재적인 문제를 사전에 감지하여 대응할 수 있을 것입니다.
둘째, 에너지 효율성이 더욱 중요해질 것입니다. 환경 규제가 강화되면서, 홀드 설계에서도 에너지 소비를 최소화하는 방향으로 발전할 것입니다. 예를 들어, 리퍼컨테이너의 냉각 시스템과 홀드의 환기 시스템을 통합하여 에너지 효율을 높이는 설계가 등장할 수 있습니다.
셋째, 모듈식 설계가 더욱 보편화될 것으로 예상됩니다. 이는 다양한 종류의 화물을 유연하게 수용할 수 있는 능력을 제공합니다. 예를 들어, 일반 컨테이너와 리퍼컨테이너, 그리고 위험물 컨테이너를 모두 수용할 수 있는 다목적 홀드 설계가 가능해질 수 있습니다.
넷째, 자동화 기술의 발전으로 인해 홀드 내 화물 관리 시스템이 더욱 고도화될 것입니다. 자동 적재 및 하역 시스템, 자동 화물 상태 점검 시스템 등이 홀드 설계에 통합될 수 있습니다.
다섯째, 친환경 소재의 사용이 증가할 것입니다. 홀드 내부 구조물에 재활용 가능한 소재나 친환경 코팅 재료를 사용하는 등, 환경 영향을 최소화하는 설계가 중요해질 것입니다.
마지막으로, 안전성에 대한 요구가 더욱 강화될 것입니다. 극단적인 기후 조건이나 사이버 보안 위협 등 새로운 위험 요소에 대응할 수 있는 홀드 설계가 필요해질 것입니다.
이러한 미래 트렌드들은 컨테이너선 홀드 설계를 더욱 복잡하고 정교하게 만들 것입니다. 그러나 동시에 이는 더욱 안전하고, 효율적이며, 환경 친화적인 해상 운송을 가능하게 할 것입니다. 설계자들은 이러한 변화에 대응하면서도, 기본적인 안전 규정과 효율성을 유지하는 균형 잡힌 접근이 필요할 것입니다.
