명령어 : ARC
리본: 홈 » 그리기 » 호
도구막대: 그리기 » 호
메뉴: 그리기 » 호
키보드: ARC
단축키: A
호 객체를 그립니다.
다양한 방법으로 호 객체를 그릴 수 있습니다.
시작점
호의 시작점을 지정합니다.
두 번째 점
호의 두번째 점을 지정합니다.
끝점
호의 마지막점을 지정합니다.
시작점(1), 두번째 점(2) 그리고 마지막 점(3)을 지정하여 호를 그립니다.
중심
호가 위치할 원의 중심을 지정합니다.
끝점

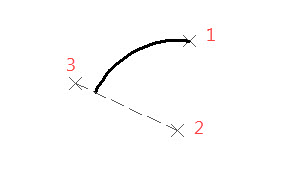

점 지정, 그리고 호의 종료점은 지정된 점 (3) 및 중심점(2)으로 정의된 선에 위치합니다.
지정된 중심을 사용하여 시작점부터 종료점까지 반시계 방향으로 호를 그립니다.지정된 세번째 점은 반드시 호의 종료점이 아닐 수 있습니다.
각도
호의 각도를 지정합니다.

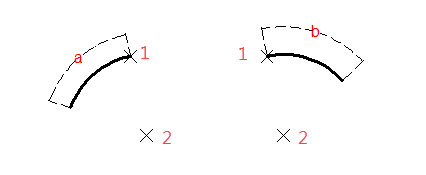

시작점(1), 중심점(2) 그리고 각도를 지정하여 호를 그립니다.각도가 양수이면 호는 반 시계 방향 (a)으로 그려지고, 각도가 음수이면 시계 방향 (b)으로 그려집니다.
현의 길이
호의 현의 길이를 지정합니다.
시작점(1), 중심점(2) 그리고 현의 길이를 지정하여 호를 그립니다.현의 길이가 양수이면 호는 반시계방향으로 그려지며 음수인 경우 시계방향으로 그려집니다.
끝점
호(arc)의 시작점과 종료점을 지정한 이후, 호를 그리기 위해 중심, 각도, 시작점의 방향 또는 반지름 중 하나를 지정할 수 있습니다.
중심
호의 중심 지정합니다.
시작점, 종료점 그리고 중심점을 지정하여 반시계 방향의 호를 그립니다. 호의 종료점은 지정된 종료점과 중심에 의해 정의된 선에 위치합니다.지정된 종료점은 반드시 호의 종료점이 아닐 수 있습니다.
각도
호의 각도를 지정합니다.
시작점(1), 종료점(2) 그리고 각도를 지정하여 호를 그립니다.각도가 양수인 경우 호는 반시계 방향으로 그려지며, 음수인 경우 시계 방향으로 그려집니다.
방향
시작점에서 접선 방향 지정합니다.
반시계방향 또는 시계방향으로 모든 호는 시작점(1)에서 끝점(2)까지 생성할 수 있으며, 시작점에서의 접선 방향은 지정된 세 번째 점(3)에 의해 정의됩니다.
반지름
호의 반지름 지정합니다.
지정된 반지름을 사용하여 시작점부터 종료점까지 호를 그립니다.호의 반지름이 양수이면 작은 호가 그려지고 반지름이 음수이면 큰 호가 그려집니다.
중심
호가 위치할 원의 중심을 지정하여 제도 시작합니다.
시작점
호의 시작점을 지정합니다.
끝점
시작점부터 종료점까지 호를 그리고, 지정된 종료점 및 중심으로 정의된 선 상에 호의 종료점이 위치합니다.
각도
호의 각도를 지정합니다.
중심(1), 시작점(2) 그리고 각도를 지정하여 호를 그립니다. 각도가 양수인 경우 호는 반시계 방향으로 그려지며, 음수인 경우 시계 방향으로 그려집니다.
현의 길이
호의 현의 길이 지정.
중심(1), 시작점(2) 그리고 현의 길이를 지정하여 호를 그립니다.현의 길이가 양수이면 호는 반시계방향으로 그려지며 음수인 경우 시계방향으로 그려집니다.
