CPP, 워터제트, FPP 추진 시스템 비교 및 분석

CPP, 워터제트, FPP 비교 및 분석

선박 추진 시스템의 기술적 차이와 설계 관점에서의 장단점을 비교 분석합니다.

서론: 선박 추진 시스템의 다양성

선박 추진 시스템은 선박의 성능, 연료 효율성, 운용 목적에 따라 다양한 기술이 적용됩니다. 대표적인 추진 방식으로는 가변피치프로펠러(CPP), 워터제트(Water Jet), 그리고 고정피치프로펠러(FPP)가 있습니다. 이 세 가지 시스템은 각각의 장단점과 설계적 특징을 가지고 있으며, 선박의 용도와 환경에 따라 선택됩니다.

본 포스팅에서는 CPP, 워터제트, FPP의 구조적 특징, 기계적·전기적 설계 차이점, 유체역학적 성능을 비교하고 실제 적용 사례를 통해 각 시스템의 장단점을 분석합니다.

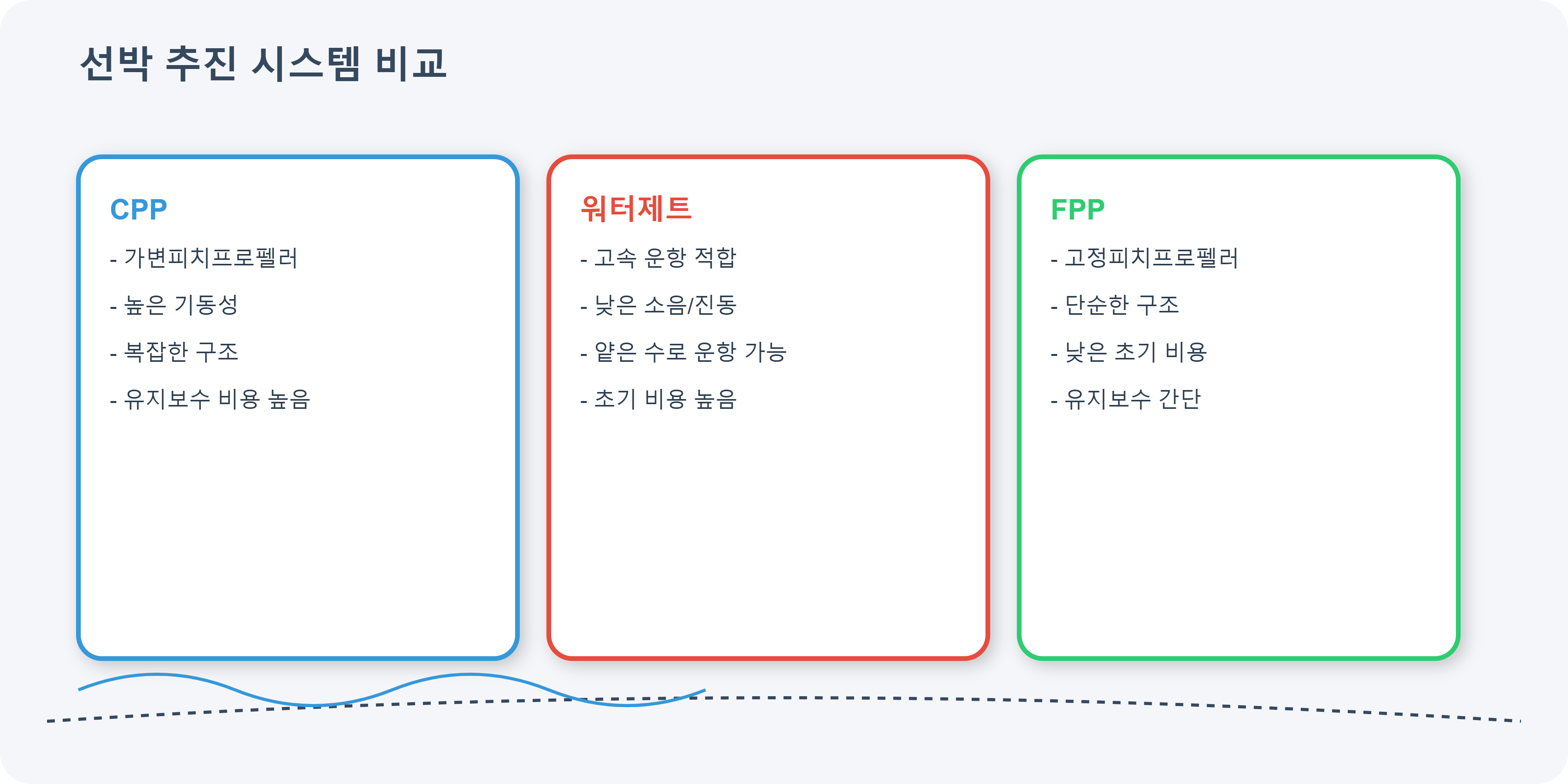

1. CPP, 워터제트, FPP의 비교 테이블

항목	CPP (Controllable Pitch Propeller)	워터제트 (Water Jet)	FPP (Fixed Pitch Propeller)
구조적 특징	블레이드 피치 각도 조절 가능	물을 펌프로 가속하여 제트 형태로 배출	고정된 블레이드 각도로 설계
운용 효율성	다양한 속도와 부하 조건에서 높은 효율 유지	고속(20노트 이상)에서 높은 효율	일정 RPM에서만 최적 효율
기동성	피치 조절로 즉각적인 추력 및 방향 전환 가능	우수한 방향 전환 및 정밀한 기동성	엔진 RPM 변경으로 속도 및 방향 제어
연료 소비	부하 변화에 유연하여 연료 소비 최적화	고속에서는 효율적이나 저속에서는 연료 소비 증가	일정 부하에서만 연료 소비 최적화
소음/진동	중간 수준	낮음 (50% 이상 감소)	높음
초기 비용 및 유지보수	초기 비용 높음, 복잡한 유지보수 필요	초기 비용 높음, 펌프와 노즐 유지보수 필요	초기 비용 낮음, 유지보수 간단
적용 선박 유형	대형 컨테이너선, 쇄빙선, LNG 운반선	고속 여객선, 군함, 얕은 수로 운항 선박	화물선, 어선 등 단순 운용 선박

2. 세 가지 추진 시스템의 설계적 관점 분석

2.1 기계 설계

각 추진 시스템은 고유한 기계적 설계를 가지고 있으며, 이는 선박의 운용 환경과 목적에 따라 최적화됩니다.

CPP: CPP는 허브 내부에 유압 피스톤과 기어 트레인을 포함하여 블레이드 피치 각도를 조정합니다. 이 설계를 통해 다양한 속도와 부하 조건에서도 최적의 추진력을 제공합니다.
- 장점: 높은 기동성과 추력 제어 능력.
- 단점: 복잡한 구조로 인해 유지보수 비용 증가.
워터제트: 워터제트는 펌프를 통해 물을 가속하여 제트 형태로 배출합니다. 이는 블레이드가 외부에 노출되지 않아 얕은 수로나 장애물이 많은 환경에서 유리합니다.
- 장점: 소음과 진동이 적고 승객 편안함 향상.
- 단점: 저속에서는 효율이 급격히 감소하며 대형 엔진 요구.
FPP: FPP는 고정된 블레이드 각도로 설계되어 구조가 단순하고 내구성이 뛰어납니다. 그러나 부하 조건 변화에 대응하지 못해 효율이 제한됩니다.
- 장점: 간단하고 신뢰성이 높음.
- 단점: 역추진 시 엔진 회전 방향 변경 필요로 비효율적.

2.2 전기 설계

전기 설계는 각 추진 시스템의 제어 및 효율성을 결정하는 핵심 요소입니다.

CPP: CPP는 전자 제어 장치를 통해 유압 시스템을 작동하며, PID 및 모델 예측 제어(MPC)를 사용해 실시간으로 피치 각도를 조정합니다. 이는 엔진 RPM을 일정하게 유지하면서도 다양한 속도를 구현할 수 있게 합니다.
- 장점: 하이브리드 추진 시스템과 통합 시 높은 에너지 효율 제공.
- 단점: 복잡한 전자 시스템으로 인해 초기 설치 및 유지보수 비용 증가.
워터제트: 워터제트는 전기 모터 또는 디젤 엔진이 펌프를 구동하며, 정밀한 방향 제어를 위해 전자식 스티어링 및 리버싱 버킷을 사용합니다.
- 장점: 정밀한 기동성과 방향 전환 가능.
- 단점: 펌프 구동 시스템의 에너지 소모가 큼.
FPP: FPP는 추가적인 전기 제어 장치 없이 엔진과 직접 연결되며 단순한 설계를 자랑합니다. 그러나 역추진 시 별도의 변속기가 필요합니다.
- 장점: 단순하고 신뢰성이 높음.
- 단점: 정밀한 속도 제어나 방향 전환 불가능.

2.3 유체역학적 성능 비교

(1) 추력 공식

추력(T)은 다음과 같이 계산됩니다:

T = ρ * Q * V_exit

- CPP는 피치 각도를 조정하여 Q와 V_exit를 최적화함으로써 다양한 조건에서 높은 효율을 제공합니다.
- 워터제트는 V_exit를 극대화하여 고속에서 높은 추력을 생성하지만, 저속에서는 효율이 급격히 떨어집니다.
- FPP는 고정된 Q와 V_exit로 인해 특정 조건에서만 최적의 성능을 발휘합니다.

(2) 캐비테이션 발생

캐비테이션 수(σ)는 다음과 같습니다:

σ = (p_0 - p_v) / (0.5 * ρ * V^2)

- CPP는 피치 각도를 조정하여 σ를 관리함으로써 캐비테이션 발생을 최소화합니다.
- 워터제트는 고속에서 캐비테이션 위험이 적지만 펌프 내부 손상이 발생할 수 있습니다.
- FPP는 고정된 구조로 인해 캐비테이션 관리가 어렵습니다.

3. 실제 적용 사례

이제 CPP, 워터제트, FPP가 실제 선박에서 어떻게 사용되고 있는지 구체적인 사례를 통해 살펴보겠습니다.

3.1 CPP 적용 사례: 대형 컨테이너선 (24,000TEU)

CPP는 대형 컨테이너선과 같은 고효율 대형 선박에 자주 사용됩니다. 특히, 부분 부하 운항 시 CPP는 피치 각도를 조정하여 연료 소비량을 15%까지 감소시킬 수 있습니다.

효율 개선: 다양한 부하 조건에서 최적의 성능 유지.
운용 특징: 긴급 회피 기동 시 피치 반전으로 정지 거리를 기존 FPP 대비 40% 단축.

3.2 워터제트 적용 사례: 고속 여객선

워터제트는 고속 여객선과 군함에서 자주 사용됩니다. 특히 얕은 수로나 장애물이 많은 환경에서 탁월한 성능을 발휘합니다.

효율 개선: 고속 운항(30노트 이상)에서 연료 소비량 최적화.
운용 특징: 정밀한 방향 전환과 기동성 제공.

3.3 FPP 적용 사례: 화물선

FPP는 단순성과 경제성을 중시하는 화물선이나 어선에 적합합니다. 일정 부하 조건에서 안정적인 연료 소비를 제공하며, 구조가 간단하여 유지보수 비용이 낮습니다.

효율 개선: 일정 부하 조건에서 안정적인 성능 유지.
운용 특징: 간단한 구조로 유지보수 비용 절감.

4. 세 가지 추진 시스템의 종합 비교

항목	CPP (Controllable Pitch Propeller)	워터제트 (Water Jet)	FPP (Fixed Pitch Propeller)
구조적 특징	블레이드 피치 각도 조절 가능	물을 펌프로 가속하여 제트 형태로 배출	고정된 블레이드 각도로 설계
운용 효율성	다양한 속도와 부하 조건에서 높은 효율 유지	고속(20노트 이상)에서 높은 효율	일정 RPM에서만 최적 효율
기동성	피치 조절로 즉각적인 추력 및 방향 전환 가능	우수한 방향 전환 및 정밀한 기동성	엔진 RPM 변경으로 속도 및 방향 제어
연료 소비	부하 변화에 유연하여 연료 소비 최적화	고속에서는 효율적이나 저속에서는 연료 소비 증가	일정 부하에서만 연료 소비 최적화
소음/진동	중간 수준	낮음 (50% 이상 감소)	높음
초기 비용 및 유지보수	초기 비용 높음, 복잡한 유지보수 필요	초기 비용 높음, 펌프와 노즐 유지보수 필요	초기 비용 낮음, 유지보수 간단
적용 선박 유형	대형 컨테이너선, 쇄빙선, LNG 운반선	고속 여객선, 군함, 얕은 수로 운항 선박	화물선, 어선 등 단순 운용 선박

위 테이블은 CPP, 워터제트, FPP의 주요 차이를 요약하여 보여줍니다. 각 시스템은 선박의 용도와 환경에 따라 선택되어야 하며, 설계 단계에서부터 선박 전체 시스템과 통합적으로 고려해야 합니다.

5. 결론 및 추천 사항

CPP는 다양한 부하와 속도 조건에서 높은 효율과 기동성을 제공하며 대형 선박 및 복잡한 운항 환경에 적합합니다. 워터제트는 고속 운항과 얕은 수로 환경에서 뛰어난 성능을 발휘하며 여객선이나 군함에 적합합니다. FPP는 단순성과 경제성을 중시하는 화물선이나 어선에 적합합니다.

LNG 운반선 또는 쇄빙선: CPP를 채택하여 다양한 환경 변화에 대응 가능.
고속 여객선: 워터제트를 통해 승객 편안함과 정밀한 기동성 확보.
화물선: FPP를 활용하여 단순하고 경제적인 운용 가능.

각 추진 시스템은 해양 기술 발전의 중요한 요소이며, 지속 가능한 해양 산업을 위한 필수 구성 요소입니다.

6. 용어 정리: 캐비테이션 및 주요 기술 용어

아래는 본 포스팅에서 사용된 주요 기술 용어와 그 의미를 간단히 정리한 내용입니다. 각 용어는 주석을 통해 쉽게 이해할 수 있도록 설명하였습니다.

캐비테이션 (Cavitation): 물이 낮은 압력에서 기화하여 프로펠러 표면에 작은 기포가 형성되고, 이 기포가 높은 압력에서 붕괴하며 진동, 소음, 그리고 금속 표면의 침식을 유발하는 현상.
시트 캐비테이션 (Sheet Cavitation): 프로펠러 블레이드의 앞쪽 가장자리에서 얇은 시트 형태로 발생하는 캐비테이션.
버블 캐비테이션 (Bubble Cavitation): 블레이드 중간 부분에서 발생하며, 개별적인 기포 형태로 나타나는 캐비테이션.
클라우드 캐비테이션 (Cloud Cavitation): 시트 캐비테이션이 붕괴하면서 작은 기포 구름 형태로 분산되는 현상.
토크 계수 (Torque Coefficient): 프로펠러의 회전 저항을 나타내는 무차원 수치.
추력 계수 (Thrust Coefficient): 프로펠러가 생성하는 추력을 나타내는 무차원 수치.
슬립 (Slip): 프로펠러가 이론적으로 이동해야 하는 거리와 실제 이동 거리 간의 차이.
진동 (Vibration): 캐비테이션으로 인해 발생하는 불규칙한 힘과 압력 변화로 인한 선체 및 프로펠러의 흔들림.
공기 혼입 (Ventilation): 공기 또는 배기가스가 프로펠러에 유입되어 효율이 감소하는 현상.
프로펠러-선체 상호작용 (Propeller-Hull Interaction): 프로펠러 작동 시 선체와의 유체역학적 상호작용으로 인해 발생하는 현상.

7. 최종 결론 및 요약

본 포스팅에서는 CPP, 워터제트, FPP 세 가지 주요 추진 시스템을 비교하고, 각각의 설계적 특징과 실제 적용 사례를 분석하였습니다. 또한 캐비테이션과 같은 복잡한 기술 용어를 이해하기 쉽게 정리하여 독자들이 선박 추진 시스템에 대한 전반적인 이해를 돕고자 하였습니다.

CPP: 다양한 부하 조건에서 높은 효율성과 기동성을 제공하며 대형 선박에 적합.
워터제트: 고속 운항 및 얕은 수로 환경에서 뛰어난 성능 발휘.
FPP: 단순성과 경제성을 중시하는 화물선 및 어선에 적합.

각 추진 시스템은 해양 기술 발전의 중요한 요소이며, 지속 가능한 해양 산업을 위한 필수 구성 요소입니다. 앞으로도 기술적 혁신과 설계 최적화를 통해 더 나은 해양 환경을 만들어 나가길 기대합니다.
