auto cad ALIGN(명령)

주: AutoCAD LT에서는 이 명령을 명령행에서만 사용할 수 있습니다.

한 쌍, 두 쌍 또는 세 쌍의 근원점과 정의점을 지정하여 선택한 객체를 이동, 회전 또는 기울이거나 다른 객체의 점에 맞춰 정렬할 수 있습니다.

선택한 객체를 정렬할 한 쌍, 두 쌍 또는 세 쌍의 근원점과 대상점을 지정합니다.

다음과 같은 프롬프트가 표시됩니다.

객체 선택배열할 객체를 선택하고 Enter 키를 누릅니다.

근원점과 대상점을 지정하라는 일련의 프롬프트가 표시됩니다. 지정하는 점 쌍의 개수에 따라 결과가 달라집니다.

첫 번째 근원점, 첫 번째 대상점

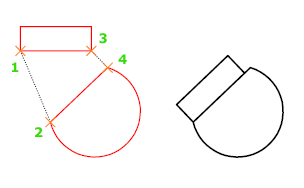

단 한 쌍의 근원점과 대상점을 선택한 경우에는 선택된 객체가 2D 또는 3D로 근원점(1)에서 대상점(2)으로 이동합니다.

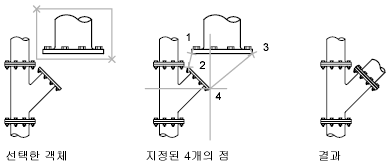

첫 번째 및 두 번째 근원점과 대상점

두 쌍의 점을 선택한 경우에는 선택한 객체를 이동, 회전 및 축척하여 다른 객체와 정렬할 수 있습니다.

첫 번째 세트의 근원 및 대상점은 정렬 기준점을 정의합니다(1, 2). 두 번째 세트의 점들은 회전 각도를 정의합니다(3, 4).

두 번째 세트의 점을 입력하면 객체를 축척할 수 있는 프롬프트가 표시됩니다. 첫 번째와 두 번째 대상점(2, 4) 사이의 거리를 객체가 축척될 때의 참조 길이로 사용합니다. 축척은 두 쌍의 점을 사용하여 객체를 정렬할 때만 사용할 수 있습니다.

주: 근원점 및 대상점 두 개를 사용하여 비직교 작업 평면에서 3D 정렬을 수행하면 예기치 않은 결과가 발생합니다.

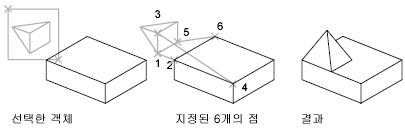

첫 번째, 두 번째 및 세 번째 근원점과 대상점

세 쌍의 점을 선택한 경우에는 선택한 객체를 3D로 이동 및 회전하여 다른 객체와 정렬할 수 있습니다.

선택한 객체는 근원점(1)에서 대상점(2)으로 이동합니다.

선택한 객체가 회전하여(1 및 3) 대상 객체와 정렬합니다(2 및 4).

그런 다음 선택한 객체가 다시 회전하여(3 및 5) 대상 객체와 정렬합니다(4 및 6).
